bobinatrice del motore della Doppio stazione per produzione SMT-SR350 di CA/CC del motore elettrico
Parametri tecnici
| Modello | SMT-SR350 |
| Diametro di cavo | Φ0.3mm~Φ1.2mm |
| Diametro d'avvolgimento della forma | ≤Φ380mm |
| Testa d'avvolgimento | 2pcs |
| Distanza di trasferimento | ≤250mm |
| Scarichi la velocità di bobina | ≤1500r/min |
| Pressione d'aria | ≥0.4MPa |
| Alimentazione elettrica | 220V/50/60Hz 1.5Kw |
| Peso | ≈900Kg |
| Dimensione | (L) 2000× (W) 1450× (H) 1500mm |
Breve istruzione della macchina
La macchina «bobinatrice del motore della Doppio stazione per produzione di CA/CC del motore elettrico» è utilizzata per l'avvolgimento dei cavi elettrici agli strumenti d'avvolgimento automaticamente ed all'attendente. È speciale per i doppi posti di lavoro separati.
Gli operatori devono scaricare le bobine dal manuale mentre è facile da riparare con basso costo se accade con gli errori.
Fornito di doppie stazioni d'avvolgimento e di teste d'avvolgimento, che possono avvolgere contemporaneamente o esclusivamente due bobine del gruppo automaticamente. Necessità dell'operatore di scaricare manualmente le bobine. Due stazioni stanno funzionando esclusivamente in moda da poterla salvare il periodo di caricamento e dello scarico perché uno sta avvolgendo ed altro quello può essere scaricato.
applicazione della bobinatrice della bobina 1.Motor
La bobinatrice automatica della bobina del motore dei semi è adatta a motore del ventilatore, motore del ventilatore della tavola, motore della lavatrice e vari piccoli motori, quadrato, giro e bobina a più strati del motore.
Come un produttore e fornitore eccellenti delle macchine di fabbricazione del motore, Nide meccanico può fornire i servizi consultivi professionali della tecnologia di fabbricazione della produzione di attrezzature del motore e del motore.
2. Dati tecnici della bobinatrice della bobina del motore:
| Nome di prodotto: | bobinatrice automatica della bobina del motore dei semi per il motore della lavatrice e del motore del ventilatore |
| Colore della macchina: | RAL7035 (o secondo il requisito del cliente) |
| Diametro di cavo: | 0.5-1.5mm; |
| Diametro dell'oscillazione: | 500mm; |
| Diametro precedente d'avvolgimento: | Max.350mm |
| Accuratezza di no. di giro: | 0,2%; |
| Testina di alimentazione del cavo: | 1-4pc |
| Distanza di trasferimento: | 170-300mm |
| Numero del cavo di matrice: | 1-12; |
| Velocità di lavoro (a vuoto): | 0-800 (secondo il cavo differente del diametro, la velocità è regolabile stepless, nessuna vibrazione o rumore ovvia;) |
| Velocità di rotazione massima: | 1600R.P.M |
| Produttività della macchina: | intorno 1000 ore pcs/8 |
| Potere/input: | 220V/50Hz |
| Pressione d'aria: | 0.5-0.8MPa |
| Potere: | 0.75KW |
| Potere del motore principale: | 2.2KW-6P; |
| Convertitore di frequenza: | 2.2KW; |
| Lunghezza utile del fuso quadrato: | 520mm.; |
| Dimensione del fuso quadrato: | 20*20*625mm; |
| Dimensione della macchina: | × 1450mm del × 1250mm di 1550mm |
| Peso della macchina: | ≈ 850kg |
3. Caratteristiche della bobinatrice della bobina del motore
La scanalatura automatica, la spillatura automatica, l'operatore deve soltanto mettere in e prendere la muffa d'avvolgimento e prende le bobine arrotolate dalla muffa.
con il fuso a snodo quadrato d'avvolgimento due;
vibrazione ed a basso rumore bassi;
Nessun danno dello smalto o rotto per il cavo;
Le parti elettriche principali e sopportare adatta le parti del motore di alta qualità;
No. di giro, il diametro del cavo, il cavo che allineano la larghezza, la distanza di trasferimento, la direzione di bobina ed il cavo allineanti la direzione sono tutto il settable sul regolatore;
Matrice del cavo: barretta della vite + del motore facente un passo;
Il parametro di modello 999 totali può essere fissato;
La macchina fermerà automaticamente una volta la bobina di bobina del cavo è finita;

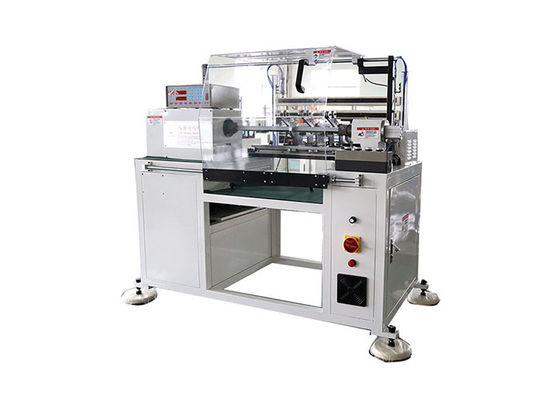

4. Manifestazione dell'immagine della bobinatrice della bobina del motore:

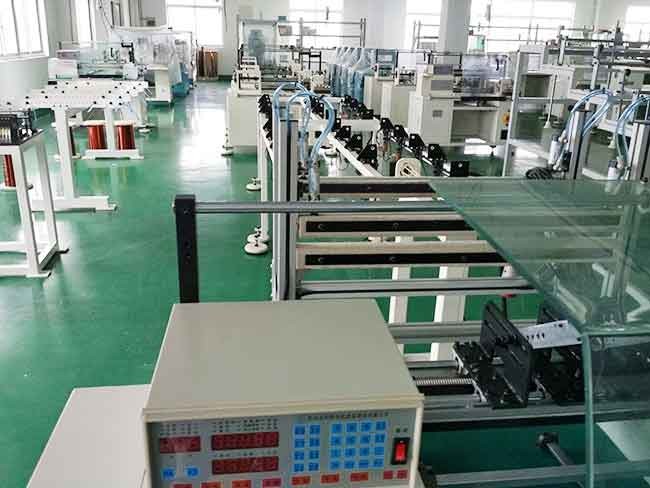

(6) profilo aziendale - attrezzatura astuta del motore di Suzhou che fabbrica il Co., srl
L'attrezzatura astuta del motore di Suzhou che fabbrica il Co., srl è un produttore nella città di Suzhou, Cina, che è specializzata nella R & S, fabbricante e vendente le attrezzature automatiche per la produzione del motore come pure esportante le attrezzature verso il mondo. La società ora ha quasi 81 impiegato compreso più di 10 ingegneri e tecnici, con l'area di costruzione circa 5.000 metri quadri e hundered gli insiemi di produzione avanzata e di attrezzature nell'ambito di prova.
