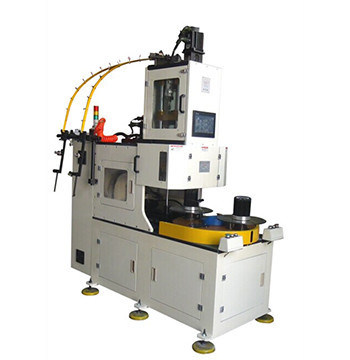

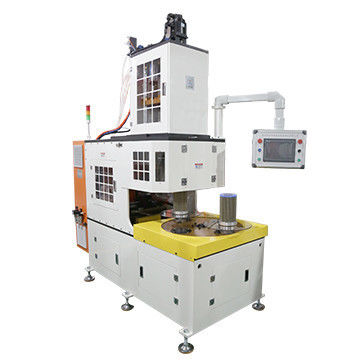

Macchina di avvolgimento a statore completamente automatica per statore a 2 poli con altezza massima della pila ≤ 150 mm e certificata ISO9001:2008
Riepilogo Prodotto
Avvolgitrice automatica per bobine per motori a induzione AC Questa macchina è progettata principalmente per l'avvolgimento di statori a 2 poli, completando uno statore per ciclo per migliorare significativamente l'efficienza produttiva. È dotata di carico e rimozione dello stampo automatici per ...
Attributi personalizzati del prodotto
Nome:
Avvolgitrice automatica a bobina per motore asincrono per motori a corrente alternata
Velocità del cavo:
≤2000r/min
Numero di trasferimento:
2 pezzi
Condizione:
NUOVO
Garanzia:
12 mesi
Testa d'avvolgimento:
1 pz
Max Stack Height:
≤150mm
Applicazione:
Produzione dello statore
Grado automatico:
Completo automatico
Oem:
SÌ
Evidenziare:
Avvolgitrice statori a 2 poli
,Avvolgitrice statori altezza pila max
,Avvolgitrice per avvolgimenti certificata ISO9001
Proprietà di base
Luogo di origine:
Cina
Marca:
SMT
Certificazione:
ISO9001/SGS/CE
Numero di modello:
SMT-LR150
Proprietà Commerciali
Quantità di ordine minimo:
1 set
Prezzo:
Negoziabile
Imballaggi particolari:
Cassa di legno adatta per il trasporto del mare.
Tempi di consegna:
50-60 giorni per 1 set
Termini di pagamento:
T/t, l/c
Capacità di alimentazione:
1pcs/50-60 giorni
Descrizione del prodotto
Avvolgitrice automatica per bobine per motori a induzione AC
Questa macchina è progettata principalmente per l'avvolgimento di statori a 2 poli, completando uno statore per ciclo per migliorare significativamente l'efficienza produttiva. È dotata di carico e rimozione dello stampo automatici per ridurre l'intensità del lavoro. Il processo di avvolgimento supporta funzioni di maschiatura (fino a 5 volte) e bloccaggio, con corsa della leva della forcella volante e angolo di rotazione regolabili. Il telaio è costruito in lega di alluminio totale con trattamento di ossidazione anodica e presenta una protezione in acrilico importato. Il controllo elettrico è gestito da PLC, display e convertitore di frequenza per un funzionamento sicuro e affidabile.
Funzione principale e caratteristiche della macchina
- Avvolgitrice verticale automatica a doppia stazione con struttura a piattaforma girevole a due stazioni
- Sistema servo per rotazione e trasferimento dell'indice
- Avvolge con precisione le bobine su un volano a forma di forcella per un efficiente trasferimento all'inseritore di bobine
- Include un set di utensili di avvolgimento con tre forme di avvolgimento verticale
- Capacità di cambio utensili completa (circa 15 minuti)
- Mandrino principale servo-controllato con precisione di ±1 giro
- Controllo PLC per numero di spire, velocità di avvolgimento, altezza/velocità di affondamento degli utensili e direzione di avvolgimento
- Gancio e taglierina per filo a mandrino X/Y servo-controllati per lunghezza del filo ponte/conduttore regolabile
- Supporta l'avvolgimento simultaneo di due fili
- Visualizzazione dinamica di spire, cause di guasto e autoverifica della posizione
- Arresto automatico quando il filo di rame si esaurisce
- Funzionamento con vibrazioni e rumore minimi
Dati tecnici principali
| Modello | LR150 |
|---|---|
| Testa di avvolgimento | 1 pz |
| Diametro del filo | 0.3-1.0mm |
| Altezza pila | ≤150mm |
| Velocità di scarico | ≤2000r/min |
| Precisione di avvolgimento | ±0 giro |
| Pressione dell'aria | ≥0.6MPa |
| Alimentazione | 380V/50/60Hz 8Kw |
| MOQ | 1 set di avvolgitrice automatica per bobine |
| Certificazione | ISO9001:2008; SGS |
Applicazione
Adatto per l'avvolgimento di bobine a 2 poli, 4 poli e 6 poli.
Profilo OEM/ODM
La nostra azienda si avvale di ingegneri esperti, professionisti qualificati, attrezzature avanzate e un rigoroso controllo dei processi per fornire soluzioni ottimizzate per la produzione di motori elettrici. Le nostre macchine sono esportate in tutto il mondo e rinomate per la loro durata, affidabilità, prezzi competitivi e un eccellente servizio post-vendita.
Profilo della linea di produzione
Offriamo servizi completi di consulenza tecnica e progetti chiavi in mano per la produzione di motori AC, motori DC e motori BLDC, tra cui valutazione dei costi, know-how di produzione, formazione del personale e completa implementazione del progetto.
