Name: Attrezzatura per avvolgitore statore multipolare 220V 50Hz / 60Hz
Brand: SMT Intelligent Device Manufacturing (Zhejiang) Co., Ltd.
SKU: SMT-WR100
Availability: InStock

MOQ:	1 INSIEME
Prezzo:	Negoziabile
Imballaggio standard:	Cassa di legno adatta per il trasporto del mare.
Periodo di consegna:	35-69 giorni
Metodo di pagamento:	L/C, T/T
Capacità di fornitura:	1 pezzo/35-69 giorni

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

SMT

Certificazione

ISO9001 / SGS

Numero di modello

SMT-WR100

nome:

Attrezzatura per avvolgitore automatico multipolare per bobina di statore

Aletta di filatoio:

200 mm

Numero di trasferimento:

2-6pcs

Alimentazione elettrica:

220V/50/60Hz 1.5kw

Dimensione:

(L)1051*(L)1811*(A)1501 mm

Testa d'avvolgimento:

Pressione dell'aria:

0,6-0,7 milioni

Diametro del filo:

0,15-0,9 mm

Evidenziare:

Macchine per avvolgimento di statori da 220 V

apparecchiature per avvolgimento di statori a poli

Macchine per avvolgimento dello statore da 50 Hz a 60 Hz

Descrizione del prodotto

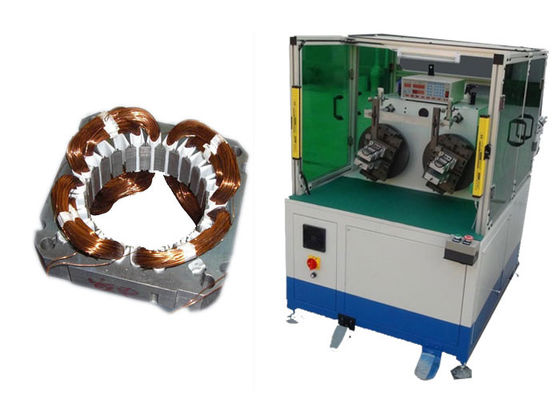

Macchina Avvolgitrice Statore Multipolare

Questa avanzata macchina avvolgitrice statore multipolare funziona con alimentazione a 220V 50Hz/60Hz. È dotata di un programmatore Mitsubishi e GOT per un'interazione uomo-macchina intuitiva, che consente una facile modifica e memorizzazione dei parametri di avvolgimento. La combinazione di camme calcolata con precisione garantisce processi di avvolgimento accurati, mentre il design con fissaggio fisso e manicotto protettivo garantisce operazioni di aggancio del filo rapide, precise e sicure.

Specifiche Tecniche

Modello	WR100
Diametro del Filo	0.15-0.8mm
Velocità di Rotazione	800 giri/min
Testa di Avvolgimento	2 pezzi
Diametro di Oscillazione	250mm
Distanza Massima di Avvolgimento	160mm
Pressione dell'Aria	0.4-0.7Mpa
Alimentazione	220V/50/60Hz 1.5Kw
MOQ	1 pezzo
Dimensione	(L)1050(W)1800(H)1500mm

Processo Operativo

L'efficienza produttiva è in media di circa 1000 pezzi per turno di 8 ore, variabile in base agli slot dell'armatura e al numero di spire. Il processo automatizzato inizia con il caricamento manuale dell'armatura sullo shuttle. Premendo START, lo shuttle consegna l'armatura alla posizione di avvolgimento dove avvengono l'avvolgimento automatico, l'indicizzazione e il taglio del filo. Al termine, lo shuttle rimuove l'armatura finita e l'operatore la scarica per completare il ciclo.

Caratteristiche Principali e Capacità

Set completo di utensili di avvolgimento con tre forme di avvolgimento verticali incluse
Cambio utensili rapido (circa 15 minuti)
Tavola rotante a due stazioni con sistema servo per rotazione e indicizzazione
Capace di avvolgimento simultaneo a tre fili
Mandrino principale controllato da servomotore con precisione di ±1 giro
Velocità di rotazione di lavoro regolabile con vibrazioni e rumore minimi
Previene danni allo smalto e rotture del filo
Funzione di arresto automatico quando il filo di rame si esaurisce
Programmazione PLC per numero di spire, velocità, altezza degli utensili e direzione di avvolgimento
Mandrini X e Y controllati da servo per agganciafilo e taglierina
Lunghezze regolabili del filo ponte e del filo di piombo
Affondamento utensili controllato da servo con capacità fino a 6 segmenti

Servizi OEM/ODM

Sfruttando ingegneri esperti, professionisti qualificati, attrezzature avanzate e rigorosi controlli del processo di produzione, forniamo soluzioni ottimizzate per la produzione di motori elettrici. Le nostre macchine vengono esportate in tutto il mondo in paesi tra cui USA, Italia, Australia, India, Brasile, Messico, Turchia, Tailandia, Vietnam e Iran, guadagnando riconoscimento per durata, affidabilità, prezzi competitivi e un eccellente servizio post-vendita.

Soluzioni per Linee di Produzione

SMT offre consulenza tecnica completa e servizi di progetti chiavi in mano per la produzione di motori AC, motori DC e motori BLDC. I nostri servizi includono la valutazione dei costi dei motori, il know-how di produzione, la formazione del personale e l'implementazione completa del progetto. Le nostre soluzioni servono varie applicazioni tra cui motori per autoveicoli a nuova energia, servomotori, generatori, motori trifase, motori per pompe, motori per compressori, motori per elettrodomestici e altri motori a induzione. Siamo specializzati nell'assemblaggio di statori e rotori, nell'isolamento degli slot, nell'avvolgimento automatizzato, nell'inserimento, nella fusione e nelle tecnologie di impregnazione con resina per diverse dimensioni di statori e configurazioni di slot.
