SpA automatico Displayer della bobinatrice della bobina diametro di cavo da 0.2~1.0 millimetri
-
Evidenziare
Macchina avvolgitrice statore display PLC
,Avvolgitrice automatica per bobine 0
,2-1
-
NomeSpA automatico Displayer della bobinatrice della bobina diametro di cavo da 0.2~1.0 millimetri
-
Velocità del cavo≤2000r/min
-
Numero di trasferimento2 pezzi
-
CondizioneNUOVO
-
Garanzia12 mesi
-
Testa d'avvolgimento1 pz
-
Max Stack Height≤150mm
-
ApplicazioneProduzione dello statore
-
Grado automaticoCompleto automatico
-
OemSÌ
-
Luogo di origineCina
-
MarcaSMT
-
CertificazioneISO9001/SGS/CE
-
Numero di modelloSMT-LR150
-
Quantità di ordine minimo1 set
-
PrezzoNegoziabile
-
Imballaggi particolariCassa di legno adatta per il trasporto del mare.
-
Tempi di consegna50-60 giorni per 1 set
-
Termini di pagamentoT/T, L/C
-
Capacità di alimentazione1pcs/50-60 giorni
SpA automatico Displayer della bobinatrice della bobina diametro di cavo da 0.2~1.0 millimetri

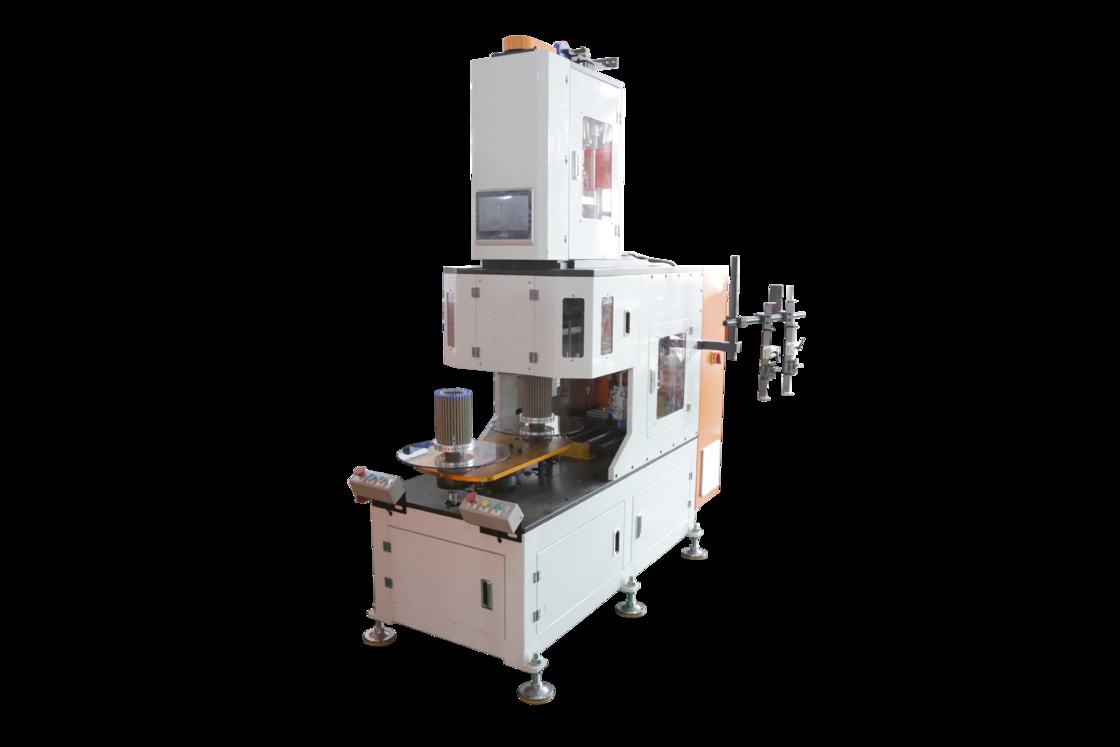

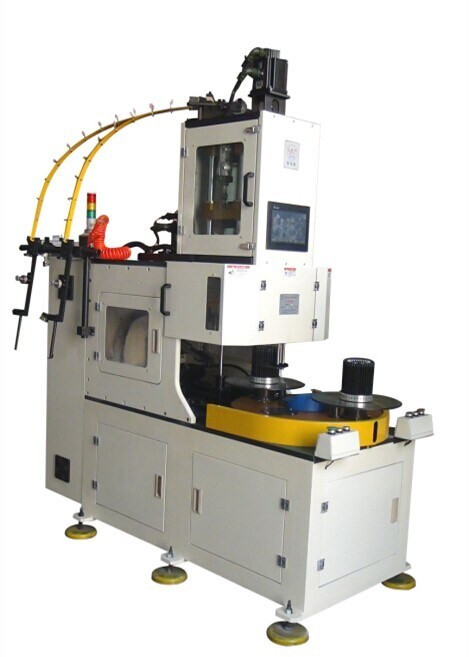

Macchina avvolgitrice automatica per bobine con display PLC, diametro filo 0,2~1,0 mm
Questa macchina è progettata principalmente per avvolgere statori a 2 poli, completando uno statore per ciclo per migliorare significativamente l'efficienza produttiva. È dotata di carico e rimozione dello stampo automatici per ridurre l'intensità del lavoro. Il processo di avvolgimento supporta le funzioni di maschiatura (5 volte) e bloccaggio, con corsa e angolo di rotazione della leva della forcella volanti regolabili. Il telaio è costruito in lega di alluminio anodizzato con protezione in acrilico importato. Il controllo elettrico è gestito da PLC, display e convertitore di frequenza per un funzionamento sicuro e affidabile.
Funzione principale e caratteristiche della macchina
- Verticale automatica a doppia stazionemacchina avvolgitrice per bobinecon struttura a piattaforma girevole a due stazioni
- Sistema servo per rotazione e trasferimento dell'indice
- Avvolge con precisione le bobine su un volano a forma di forcella e le trasferisce all'inseritore di bobine con alta efficienza
- Include un set di utensili di avvolgimento con tre forme di avvolgimento verticali
- Cambio completo degli utensili possibile in circa 15 minuti
- Mandrino principale servo-controllato con precisione di ±1 giro
- Il PLC controlla il numero di giri, la velocità di avvolgimento, l'altezza/velocità di affondamento degli utensili e la direzione di avvolgimento
- Sistema servo per gancio e taglierina del filo dell'asse X/Y con lunghezza del filo ponte/conduttore regolabile
- Supporta l'avvolgimento simultaneo a due fili
- Visualizza i giri dinamici, i giri effettivi, i giri impostati, le cause dei guasti e l'autocontrollo della posizione
- Arresto automatico quando il filo di rame si esaurisce
- Funzionamento con vibrazioni e rumore minimi
Principali specifiche tecniche
| Modello | LR150 |
|---|---|
| Testa di avvolgimento | 1 pz |
| Diametro del filo | 0,3-1,0 mm |
| Altezza pila | ≤150mm |
| Velocità di scarico | ≤2000r/min |
| Precisione di avvolgimento | ±0 giri |
| Pressione dell'aria | ≥0.6MPa |
| Alimentazione | 380V/50/60Hz 8Kw |
| MOQ | 1 set di macchina avvolgitrice automatica per bobine |
| Certificazione | ISO9001:2008; SGS |
Applicazioni
Adatto per l'avvolgimento di bobine a 2 poli, 4 poli e 6 poli.
Capacità OEM/ODM
Sfruttando ingegneri esperti, professionisti qualificati, attrezzature avanzate e rigorosi controlli di produzione, forniamo soluzioni ottimizzate per la produzione di motori elettrici. Le nostre macchine vengono esportate in tutto il mondo (USA, Italia, Australia, India, Brasile, Messico, Turchia, Tailandia, Vietnam, Iran, ecc.) e sono riconosciute per le prestazioni durature, i prezzi competitivi e l'eccellente servizio post-vendita.
Servizi di linea di produzione
Offriamo servizi completi di consulenza tecnica e progetti chiavi in mano per la produzione di motori AC/DC/BLDC, tra cui valutazione dei costi, know-how di produzione, formazione del personale e completa implementazione del progetto.
