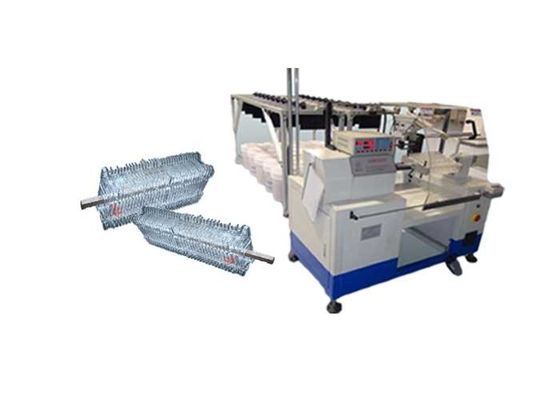

SMT - Bobinatrice automatica dello statore R650 per lo statore automatico del dispositivo d'avviamento
1. Adotti il regolatore di scopo speciale per realizzare la funzione della bobina automatica, disposizione automatica, incrocio della scanalatura, tubo della cera e la regolazione passante attraverso automatica dell'uscita, ecc.
2. Questa macchina è adatta ad avvolgere la bobina per il grande motore di potere.
3. La lavorazione con utensili potrebbe essere automatica estende e ritira, quindi, non è necessità di scaricare la lavorazione con utensili quando elimina la bobina finita, così per ridurre il lavoro e per migliorare l'efficienza.
4. Potrebbe produrre le bobine differenti di dimensione che sono per lo stesso statore di dimensione di serie regolando la lavorazione con utensili e la tensione è regolabile.
(1) parametro tecnico della conduttura
Modello | DR650 |
Diametro dell'oscillazione | ≤650mm |
Lunghezza utile della lavorazione con utensili | ≤400mm |
Numero delle linee equipotenziali | ≤20pcs |
Diametro di cavo | 0.4-1.5mm |
Cavo che allinea larghezza | 400mm |
Alimentazione elettrica | 220V/50/60Hz 1.5Kw |
Peso della macchina | 950kgs |
Pressione d'aria | 0.4-0.6MPa |
Dimensione della macchina | (L) 1500* (W) 1700* (H) 1550mm |
(2) i punti di operazione di questa macchina
Efficienza di produzione di questa macchina
Intorno alle ore 1000pcs/8, è soltanto un'idea generale, dipende dal numero di scanalature dell'armatura e dal numero di giro.
L'armatura del carico sulla navetta manualmente, pulsante di avvio della stampa, navetta consegnerà l'armatura alla posizione d'avvolgimento ed il taglio automatico di bobina, di indirizzamento e del cavo, dopo il completamento, la navetta eliminerà l'armatura finita dalla posizione di bobina, operatore scarica l'armatura finita, un ciclo è completato.
(3) funzione principale e caratteristica della macchina
Lavorazione con utensili d'avvolgimento: ogni macchina ha una lavorazione con utensili d'avvolgimento dell'insieme e tre forme d'avvolgimento verticali.
L'intero insieme di lavorazione con utensili può essere cambiato e prende circa 15min.
La piattaforma girevole è una struttura di due stazioni. Adotta il servo sistema per girare ed indicizzare la forma di trasferimento.
Permetta tre cavi che avvolgono simultaneamente.
Il mandrino è controllato dal servomotore. L'accuratezza di numero di giro della bobina è giro ±1.
La velocità di rotazione di lavoro può essere fissata. La macchina non ha vibrazione e rumore distinti.
Esente da danno dello smalto e dalla rottura del cavo. Una volta che il filo di rame si esaurisce, la macchina si fermerà automaticamente.
Lo SpA può fissare il numero di giro, la velocità di avvolgimento, l'altezza affondata di foggiatura, la velocità affondata di foggiatura e la direzione di bobina.
Il fuso di X Andy della puttana del cavo e della trinciatrice di cavo adotta il servo sistema. Può regolare la lunghezza del cavo e del filo di piombo del ponte.
La foggiatura affondata adotta il servo sistema. Il numero massimo di segmento di lavorazione con utensili affondato è 6.
(4) profilo di OEM/ODM
Trar massimo vantaggio dagli ingegneri con esperienza, dai professionisti abili, dalle attrezzature perfette, dal controllo rigoroso di processo di fabbricazione e dall'ampia rete di servizio di copertura, siamo dedicati per fornire ai nostri clienti la soluzione ottimizzata a fabbricazione del motore elettrico. Finora, eccetto la quota di mercato grande in Cina, esportiamo fuori le macchine verso i paesi mondiali quali U.S.A., l'Italia, l'Australia, l'India, il Brasile, il Messico, Turchia, la Tailandia, il Vietnam, l'Iran, ecc e le nostre macchine dividono la grande reputazione fra i clienti per la prestazione durevole e affidabile, il prezzo ragionevole ed il buon dopo-servizio.
(5) linea di produzione profilo
Con buon servizio, il gruppo professionale e la qualità affidabile, SMT forniscono al cliente i generi differenti di motore a corrente alternata, il motore di CC, motore di BLDC che fabbrica il servizio consultivo tecnico ed il servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, la formazione del personale ed il progetto chiavi in mano completo.
(6) circa Smart
Situato a Suzhou, una bella città dell'industria, cuore di commercio nel delta del fiume Chang Jiang, Smart è specializzata nella R & S, nella fabbricazione e nelle vendite del macchinario del motore asincrono. Le nostre macchine hanno prodotto nella fabbrica di Suzhou pricipalmente si applicano ai motori asincroni quali il motore della lavatrice, motore del condizionatore d'aria, motore della pompa, motore della bobina, motore trifase, motore del ventilatore e motore del compressore, ecc.
