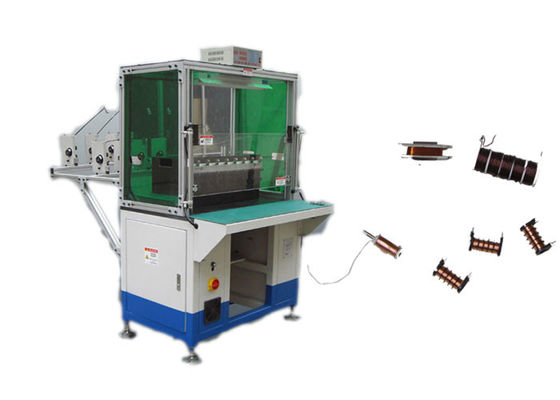

Bobinatrice della bobina dell'attrezzatura di bobina del motore elettrico SMT-DR08 con la conversione
Questa macchina è un genere di unico testa e di bobinatrice automatica della doppio stazione; automatico metta la bobina nell'ex attendente del tradsfer; particolarmente adatto a tasso di riempimento dell'alta scanalatura, piccolo statore della tacca; il modo di bobina quali il salto automatico, il taglio automatico e l'indirizzamento automatico può essere finito per volta successivamente; il parametro ha potuto essere fissato nell'interfaccia uomo/macchina, avvolgente la tensione è regolabile; ottenga modo continuo/discontinuo di bobina ed incontra i 2 pali, 4 pali e una bobina di 6 bobine dei pali,
(1) parametro tecnico principale
Modello | DR08 |
Diametro di cavo | 0.08-0.8mm |
Velocità a vuoto | ≤3000r/min |
Testa d'avvolgimento | 8pcs |
Diametro del telaio | 20-120mm |
Distanza di Max.Transfer | ≤250mm |
Pressione d'aria | ≥0.4MPa |
Alimentazione elettrica | 220V/50/60Hz 0.75Kw |
Peso | 850kgs |
Dimensione | (L) 1500* (W) 1200* (H) 2100mm |
(2) i punti di operazione di questa macchina
Intorno alle ore 1000pcs/8, è soltanto un'idea generale, dipende dal numero di scanalature dell'armatura e dal numero di giro.
Carichi manualmente l'armatura sulla navetta, pulsante di avvio della stampa, la navetta consegnerà l'armatura alla posizione di bobina ed il taglio automatico di bobina, di indirizzamento e del cavo, dopo il completamento, la navetta eliminerà l'armatura finita dalla posizione di bobina, operatore scarica l'armatura finita, un ciclo è completato.
(3) funzione principale a macchina e caratteristica
Lavorazione con utensili di bobina: ogni macchina ha una lavorazione con utensili stabilita di bobina e tre forme verticali di bobina.
L'insieme di tutto di lavorazione con utensili può essere cambiato e prende circa 15min.
La piattaforma girevole è una struttura di due stazioni. Adotta il servo sistema per girare ed indicizzare la forma di trasferimento.
Permetta tre cavi che avvolgono simultaneamente.
Il mandrino è controllato dal servomotore. L'accuratezza di numero di giro della bobina è giro ±1.
La velocità di rotazione di lavoro può essere fissata. La macchina non ha vibrazione e rumore distinti.
Esente da danno dello smalto e fissi la rottura. Una volta che il filo di rame si esaurisce, la macchina si fermerà automaticamente.
Lo SpA può fissare il numero di giro, la velocità di bobina, l'altezza affondata lavorazione con utensili, la velocità e la direzione di bobina affondate lavorazione con utensili.
Il fuso di X Andy della puttana del cavo e della trinciatrice di cavo adotta il servo sistema. Può regolare la lunghezza del cavo e del filo di piombo del ponte.
La foggiatura affondata adotta il servo sistema. Il numero massimo di segmento di lavorazione con utensili affondato è 6.
(4) profilo di OEM/ODM
Trar massimo vantaggio dagli ingegneri con esperienza, i professionisti abili, perfezionano l'attrezzatura, controllo rigoroso di processo di fabbricazione e l'ampia rete di servizio di copertura, siamo dedicati per fornire ai nostri clienti la soluzione ottimizzata a fabbricazione del motore elettrico. Finora, eccetto la quota di mercato grande in Cina, esportiamo fuori le macchine verso i paesi mondiali quali U.S.A., l'Italia, l'Australia, l'India, il Brasile, il Messico, Turchia, la Tailandia, il Vietnam, l'Iran, ecc e le nostre macchine dividono la grande reputazione fra i clienti per la prestazione durevole e affidabile, il prezzo ragionevole ed il buon dopo-servizio.
(5) linea di produzione profilo
Con buon servizio, il gruppo professionale e la qualità affidabile, Nide forniscono al cliente i generi differenti di motore a corrente alternata, Di motore di CC, di motore di BLDC che fabbricano il servizio consultivo tecnico e di servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, formazione del personale e completano il progetto chiavi in mano.
(6) circa Smart
L'automazione di SMT Alliance (Suzhou) il Co., srl è la società a capitale misto Cino-Stati Uniti fra l'attrezzatura astuta del motore di Suzhou che fabbrica il Co., srl, stabilita nel 2010 e la srl di automazione di Alliance (Suzhou), la filiale in Cina di Alliance Winding Equipment, Inc. ha stabilito nel 1947. Sulla base delle decadi del TIMORE di esperienza della tecnologia e di R & S, SMT Alliance integra la progettazione della tecnologia, fabbricazione, riuscente e commercializzante a raggiungere i vantaggi e lo sviluppo congiunto complementari.
I prodotti pricipalmente si applicano in nuovo motore dell'automobile di energia, servomotore, generatore, motore trifase, motore della pompa, motore del compressore, motore dell'elettrodomestico ed altri motori asincroni. Come leader mondiale, presentiamo gli ovvi vantaggi nell'assemblea del centro del rotore e dello statore, nell'isolamento della scanalatura, nella bobina automatica, nell'inserimento automatico, nella fusione automatica, nell'impregnazione automatica della resina e nell'altra tecnologia di produzione del motore per le dimensioni e la forma differenti della scanalatura dello statore.
