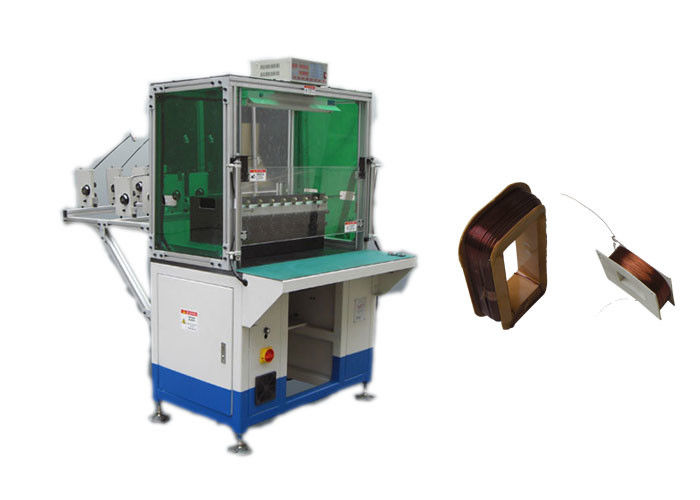

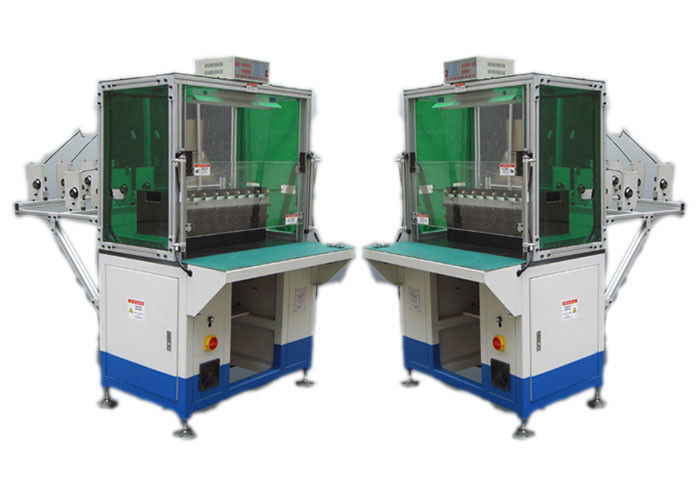

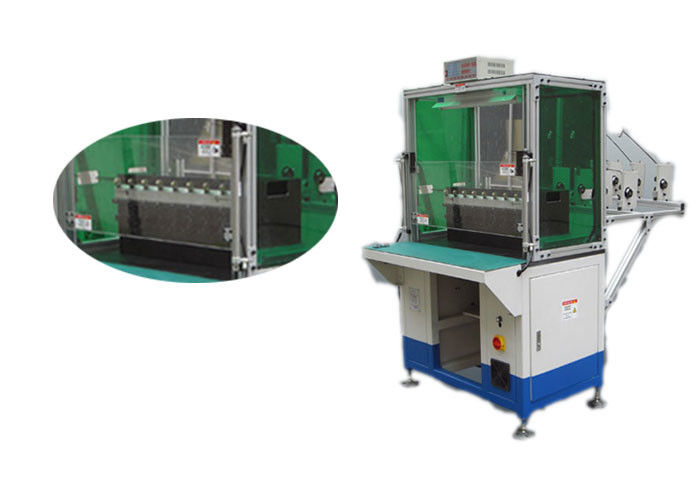

Macchina di avvolgimento a motore elettrico personalizzata, alternatore di avvolgimento
Riepilogo Prodotto
Macchina di avvolgimento a motore elettrico personalizzata, macchina di avvolgimento a alternatore Informazioni richieste per l'indagine sulla linea di produzione del rotore Per una personalizzazione ottimale, fornire disegni dettagliati tra cui: Disegno di laminazione del rotore Disegno di ...
Attributi personalizzati del prodotto
Nome:
Avvolgitrice per armatura alternatore motore elettrico
Velocità a vuoto:
≤1500 giri/min
Aletta di filatoio:
200 mm
Numero di trasferimento:
2-6pcs
Dimensione:
(L)1500*(L)1200*(A)2100mm
Testa d'avvolgimento:
8 pezzi
Pressione dell'aria:
≥0,45 MPa
Distanza di trasferimento:
≥170mm
Grado automatico:
Semiautomatico
Personalizzato:
Personalizzato
Evidenziare:
macchina di avvolgimento per motori elettrici su misura
,macchina di avvolgimento alternatore con garanzia
,macchine per il ripiegamento di motori elettrici per alternatori
Proprietà di base
Luogo di origine:
Cina
Marca:
SMT
Certificazione:
ISO9001/SGS
Numero di modello:
SMT-DR08
Proprietà Commerciali
Quantità di ordine minimo:
1 set
Prezzo:
Negoziabile
Imballaggi particolari:
Scatola di compensato o semplicemente fai come richiesto.
Tempi di consegna:
29-58 giorni
Termini di pagamento:
T/T, L/C
Capacità di alimentazione:
1 pezzo/29-58 giorni
Descrizione del prodotto
Macchina di avvolgimento a motore elettrico personalizzata, macchina di avvolgimento a alternatore
Informazioni richieste per l'indagine sulla linea di produzione del rotore
Per una personalizzazione ottimale, fornire disegni dettagliati tra cui:
- Disegno di laminazione del rotore
- Disegno di montaggio del rotore
- Disegno della pila del rotore
- Disegno di diagramma di avvolgimento del rotore (compreso il diametro del filo e il numero di rotazione)
- Disegno del commutatore
- Disegno dell'albero
- Volume di squilibrio residuo e volume di squilibrio iniziale richiesti
- Specifiche relative ai materiali di carta di cuneo e di carta isolante
- Produttività richiesta
- Altri requisiti tecnici
Per ottenere i migliori risultati si raccomanda di fornire campioni fisici.
Principali parametri tecnici
| Modello | DR08 |
|---|---|
| Diametro del filo | 0.08-0.8 mm |
| Velocità senza carico | ≤ 3000 r/min |
| Testa di avvolgimento | 8 pezzi |
| Diametro del telaio | 20-120 mm |
| Distanza di trasferimento massima | ≤ 250 mm |
| Pressione dell'aria | ≥ 0,4 MPa |
| Fornitore di energia | 220V/50/60Hz 0,75Kw |
| Peso | 850 kg |
| Dimensione | (L) 1500*(W) 1200*(H) 2100 mm |
Processo operativo
Capacità di produzione approssimativa: 1000 pezzi/8 ore (varia in base alle slot dell'armatura e al numero di turni).
1L' operatore carica manualmente l' armatura sulla navetta.
2. Premere il pulsante START per avviare il processo automatico
3La navetta porta l' armatura in posizione di avvolgimento.
4. macchina esegue avvolgimento automatico, indicizzazione, e taglio del filo
5La navetta riporta l' armatura finita.
6L'operatore scarica l' armatura completata.
Caratteristiche della macchina
Attrezzature per avvolgimento:Ogni macchina comprende un set di attrezzi di avvolgimento con tre forme di avvolgimento verticali (tempo di cambio ≈15min)
Dischi giratori:Struttura a due stazioni con rotazione e indicizzazione servo-controllata
Capacità multifili:di larghezza superiore a 50 mm
Controllo di precisione:Il mandrino principale servo controllato garantisce una precisione di ±1 giri
Parametri regolabili:PLC controlla il numero di giri, la velocità, l'altezza/la velocità dell'utensile e la direzione di avvolgimento
Gestione dei fili:Fuse X/Y servo controllate per regolazione precisa del filo ponte/piombo
Caratteristiche di sicurezza:Arresto automatico quando il filo si esaurisce; nessun danno allo smalto o rottura del filo
Sconfinamento di attrezzature:Servo-controllato con un massimo di 6 segmenti
Capacità OEM/ODM
La nostra esperienza nella produzione di motori elettrici combina ingegneri esperti, professionisti qualificati, attrezzature avanzate e un rigoroso controllo dei processi per fornire soluzioni ottimizzate.Le nostre macchine sono esportate in tutto il mondo (USA), Italia, Australia, India, Brasile, Messico, Turchia, Tailandia, Vietnam, Iran) e sono rinomati per la loro durata, affidabilità, prezzi competitivi ed eccellente servizio post-vendita.
Servizi di linea di produzione
Forniamo consulenza tecnica completa e servizi chiavi in mano per la produzione di motori AC/DC/BLDC, compresa la valutazione dei costi, il know-how di produzione, la formazione del personale,e soluzioni complete di linea di produzione.
Su Smart
Suzhou Smart Motor Equipment Manufacturing Co., Ltd è un'impresa ad alta tecnologia specializzata nella progettazione, produzione e vendita di attrezzature per la produzione di motori.,Con un impianto di 20.000 m2 e attrezzature di produzione/test avanzate, forniamo linee di produzione complete (dalla bobina di avvolgimento alla formazione finale dello statore) per vari tipi di motori.2000 Sistema di gestione della qualità dal 2012.
