Macchina di avvolgimento a bobina di statore a motore di grandi dimensioni semiautomatica con potenza di 220V/50/60Hz e potenza di uscita di 4,5 kW
-
Evidenziare
Avvolgitrice per statori di motori 220V/50/60Hz
,Avvolgitrice per rotori da 4
,5 kW
-
NomeAvvolgitrice per bobine statore motore di grandi dimensioni semiautomatica
-
Aletta di filatoio200 mm
-
Alimentazione elettrica220v/50/60Hz 4.5Kw
-
Pressione dell'aria0.4-0.7mp
-
EnergiaElettrico
-
Numero di slot24-48 scanalature
-
PersonalizzatoPersonalizzato
-
Velocità di rotazione massima1000R/min
-
Luogo di origineCina
-
MarcaSMT
-
CertificazioneISO9001/SGS
-
Numero di modelloSMT-DR1200
-
Quantità di ordine minimo1 set
-
PrezzoNegoziabile
-
Imballaggi particolariMisura d'imballaggio della scatola di legno per la vostra macchina.
-
Tempi di consegna60-70 giorni
-
Termini di pagamentoT/t, l/c
-
Capacità di alimentazione1pcs/60-70 giorni
Macchina di avvolgimento a bobina di statore a motore di grandi dimensioni semiautomatica con potenza di 220V/50/60Hz e potenza di uscita di 4,5 kW
Macchina avvolgitrice per statore motore di grandi dimensioni semi-automatica
Descrizione del prodotto
Questa macchina avvolgitrice semi-automatica è progettata per rotori a commutatore a gancio, con controllo PLC e funzionamento tramite touch screen per parametri di avvolgimento precisi.
Caratteristiche principali
- Progettata per avvolgere rotori a commutatore a gancio
- Controllo PLC e touch screen per un facile utilizzo
- Capacità di avvolgimento automatico del filo
- Design a doppia volata di avvolgimento
- Quattro impostazioni di tensione regolabili
- Alimentazione, avvolgimento, indicizzazione e taglio del filo automatici del rotore
Specifiche tecniche
| Articolo | Dati |
|---|---|
| Modello | DR1200 |
| Diametro di oscillazione | ≤900mm |
| Diametro del filo | 0.4 - 1.5mm |
| Numero di fili paralleli | ≤ 40 pezzi |
| Pressione dell'aria | 0.4 - 0.6 MPa |
| Alimentazione | 220V/50/60Hz, 3kw |
| Peso della macchina | Circa 1100 kg |
| Dimensione della macchina (L×P×A) | 2300 × 2200 × 2000mm |
Applicazioni
Questa macchina è adatta per l'avvolgimento di bobine a 2 e 4 poli, ideale per rotori con diametro del filo da medio a grande in varie applicazioni motoristiche.
Caratteristiche della macchina

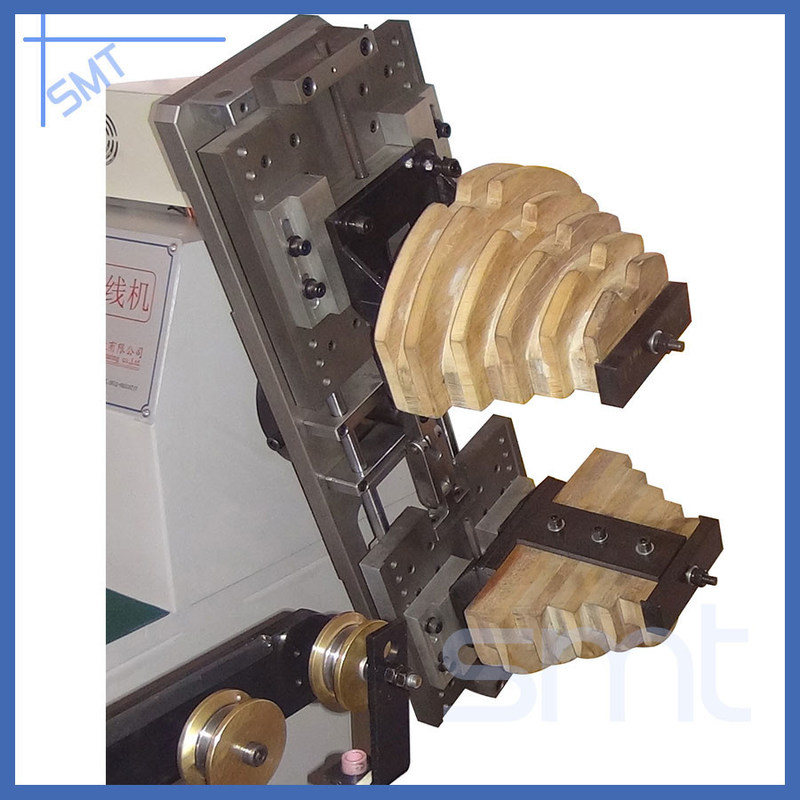

- Include un set di utensili di avvolgimento con tre forme di avvolgimento verticali
- Il cambio degli utensili richiede circa 15 minuti
- Tavola rotante a due stazioni con rotazione e indicizzazione del servomotore
- Capace di avvolgimento simultaneo a tre fili
- Albero principale a controllo servo con precisione di ±1 giro
- Velocità di rotazione di lavoro regolabile con vibrazioni e rumore minimi
- Arresto automatico quando il filo di rame si esaurisce
- Controllo PLC per numero di giri, velocità, altezza degli utensili e direzione di avvolgimento
- Mandrini X e Y a controllo servo per agganciatore e taglierina del filo
Capacità OEM/ODM
Il nostro team di ingegneri esperti fornisce soluzioni ottimizzate per la produzione di motori elettrici, con macchine esportate in tutto il mondo, tra cui USA, Italia, Australia e altri, note per le prestazioni durature e l'eccellente servizio post-vendita.
Servizi di linea di produzione
Offriamo consulenza tecnica completa e servizi di progetti chiavi in mano per la produzione di motori AC, DC e BLDC, tra cui valutazione dei costi, know-how di produzione e formazione del personale.
Informazioni sulla nostra fabbrica
Situati a Suzhou, siamo specializzati in R&S e produzione di macchinari per motori a induzione per varie applicazioni, tra cui motori per lavatrici, motori per condizionatori d'aria e motori per compressori.
