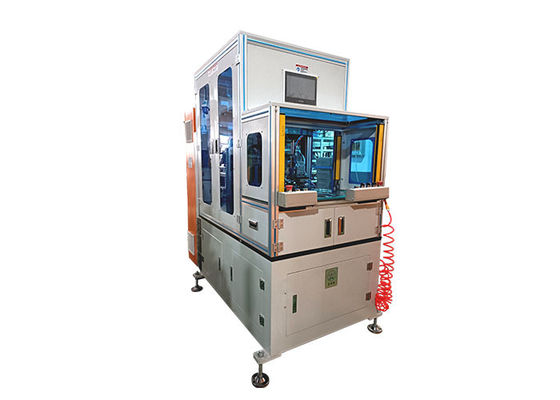

Turnibile doppio lato statore Lacing Machine Azionato da 7 Servos Lacing Industria Motore Rivestimento di bobine Fine

(1) Principali caratteristiche della macchina di ricucimento a bobina statore a doppio lato

A. ha un giradischi con due stazioni, una per lacciare e una per caricare/scaricare;

B. Adottando due aghi per lacciare automaticamente entrambi i lati delle bobine di avvolgimento dello statore;

C. adozione di un sistema di controllo PLC per il controllo dei servomotori di sette fusi;

D. Il fusibile principale, l'indicizzazione dello statore e l'oscillazione di entrambi gli aghi sono azionati da servomotori;

E. La regolazione di entrambe le altezze delle estremità della bobina è automatica mediante controllo servo, con una gamma di regolazione di 19~60 mm;

F. regolazione automatica dell'altezza della pila mediante servocontrollo;

G. progettazione degli utensili di tipo separato;

H. con funzione di diagnosi dei guasti;

I. Può fare lacciamento a fessura, intervallo, skip slot o fancy lacing;

J. dotate di meccanismi automatici di alimentazione, taglio e serraggio;

K. progettati con struttura di tensione per regolare il grado di serraggio del lacciamento;

L. l'aggancio, la combustione e l'annodamento delle corde sono automatici;

M. Il sistema di lubrificazione automatica è facoltativo;

N. il supporto per bobine di corda fissate a terra (bobine cilindriche) è facoltativo;

O. fissaggio per evitare qualsiasi danno al cavo;

P. dotato di griglia di sicurezza, ripristinata automaticamente al segnale;

Q. Può soddisfare i requisiti di sicurezza/ergonomia;

R. con copertura di protezione esterna chiusa;

S. con grandi finestre di sicurezza convenienti per la manutenzione;

T. L'operatore lavora in posizione eretta;

U. premere il pulsante per avviare la macchina con entrambe le mani;

V. Tempo di passaggio:

*Cambiamento dell'altezza dello stack: ≈1min; (i parametri correlati possono essere richiamati direttamente nell'HMI, non ci vorrà troppo tempo)

Cambio della piastra dell'utensile: ≈5 min; (2 stazioni da cambiare)

(2) Parametri tecnici della stator lacing machine

(3)Applicazione della stator lacing machine

Suitbale per vari motori, come motori di elettrodomestici, motori industriali, motori di pompa d'acqua e molti altri motori a induzione.Questa macchina può funzionare..

(4) Allocazione principale della stator lacing machine

Controller PLC: Siemens (Germania);

Sistema servo: Siemens (Germania);

HMI: Siemens (Germania);

Elemento sensore: OMRON ((Giappone), SCHNEIDER ((Francia);

Sensore plug-in: OMRON ((Giappone);

Altro elemento elettrico: SCHNEIDER (Francia).

*Se alcuni componenti specifici non sono disponibili in SCHNEIDER, saranno sostituiti da IDEC (Giappone) e Delixi (Cina);

Palla a vite: HIWIN ((Taiwan);

Portamento: NSK ((Giappone), SKF ((Svezia);

elemento pneumatico: AIRTAC (Taiwan); o SMC (Giappone)

Pressione dell'aria: 0,6 ~ 1MPa;

Potenza: secondo la configurazione effettiva;

Fornitura di alimentazione: trifase 380V/60Hz;

Peso: ≈1200Kg; (per riferimento, secondo la configurazione effettiva)

Dimensione mm: L1600×W900×H1900; (per riferimento, secondo la configurazione effettiva)

(5) I dettagli mostrano

Armadio elettrico - piastra utensile e giradischi - sistema di lubrificazione automatica - tenditore per il controllo della tensione delle corde
