È dotato di un singolo ago per allacciatura, adatto per la produzione di statori diversi con uscita ridotta.
(1) Parametri tecnici principali
Modello | SMT-DB100 |
Altezza del camino | 10 ~ 100 millimetri |
Statore ID | Φ35 ~ Φ110mm |
Statore OD | ≤Φ160mm |
Altezza della bobina | ≤Φ40mm |
Modalità di allacciatura | Fessura per slot / Fessura per intervalli / Fancy slot |
Velocità di allacciatura | ≈0.5s / s |
Alimentazione elettrica | 380V / 50 / 60Hz 2Kw |
Peso | ≈600Kg |
Dimensione | (L) 1000 × (W) × 600 (H) 1.150 millimetri |
(2) Breve introduzione della macchina

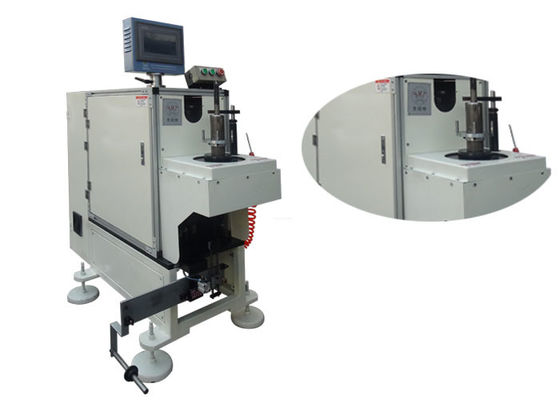

Stator Coil Head Lacing Macine è usato per fissare la testa della bobina per evitare di essere dispersi dopo la formazione.
Questo tipo di macchina per allacciatura, Stator Head Lacing Machine , è dotata di un solo ago per allacciatura e allacciatura della testa dello statore uno alla volta, il che è più semplice rispetto ad altre macchine di allacciatura. È adatto principalmente per la produzione di statori di piccole dimensioni e la produzione di statori con produzione ridotta.
Ha anche un tasso di qualificazione più alto: tasso di qualificazione primario ≥98,5%, dopo la rilavorazione, il tasso ≥99,5%.
Gli operatori devono stare in piedi durante il funzionamento e iniziare con entrambe le mani per garantire la sicurezza.
(3) Caratteristiche principali
1. Caricare lo statore verticalmente;
2. Programmazione PLC;
3. Allacciatura automatica con ago singolo e unilaterale;
4. La trasposizione dell'ago e l'aggancio sono controllati dal sistema servo;
5. Il mandrino adotta il controllo della velocità di frequenza;
6. L'allacciatura per allacciatura delle fessure, allacciatura a intervalli e allacciatura di fantasia può essere ottenuta impostando l'interfaccia uomo-macchina;
7. Applicare in modo particolare su più taglie, bassa uscita o più allacciamenti di avvolgimento dello statore di piombo.
Con ago singolo, è adatto alla produzione di diversi statori con uscita ridotta.
(4) OEM / ODM
L'azienda produce principalmente macchinari e attrezzature per la produzione di motori. I nostri prodotti sono principalmente avvolgitrici automatiche, macchina per l'isolamento delle fessure, macchina per l'allacciatura delle bobine, macchina per l'inserimento delle bobine, macchina per la formatura di macchine e insulatediton, ecc. Prodotti e produzione sono richiesti dal cliente. Durante il periodo di garanzia, 1 anno dopo la consegna, i nostri ingegneri forniranno assistenza tecnica gratuitamente. Inoltre, il servizio post-vendita all'estero è disponibile.
Siamo in un concetto di servizio sicuro, professionale ed efficiente di "saggezza e umanità verso la direzione dello sviluppo, della tecnologia e del mondo contemporaneamente al progresso", per soddisfare le diverse esigenze dei clienti per creare una brillante carriera.
(5) Profilo linea di produzione
Con un buon servizio, un team professionale e una qualità affidabile, SMT fornisce al cliente diversi tipi di motore CA, motore CC, servizio di consulenza tecnica di produzione motore BLDC e servizio di progettazione chiavi in mano, compresa la valutazione del costo del motore, know-how di produzione, formazione del personale, e completa il progetto chiavi in mano.
(6) Profilo aziendale - Suzhou Smart Motor Equipment Manufacturing Co., Ltd
Suzhou Smart Motor Equipment Manufacturing Co., Ltd è una delle imprese chiave high-tech che è specializzata in R & S, produzione e vendita di attrezzature per la produzione di motori in Cina e di esportazione nel mondo. L'azienda ha ora circa 150 dipendenti, tra cui oltre 30 ingegneri e tecnici, con un'area di costruzione di circa 20.000 metri quadrati e un centinaio di set di attrezzature avanzate di produzione e test.
