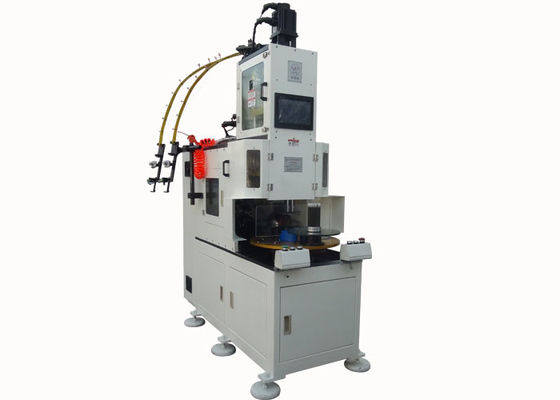

Vertical Motor Stator Winding Machine 2 / 4 / 6 and 8 Poles

Bobinatrice verticale 2/Pali di 4/6 e 8 dello statore del motore

  • Evidenziare

    bobinatrice della bobina del ventilatore da soffitto

    ,

    bobinatrice del ventilatore da soffitto

    ,

    Bobinatrice verticale dello statore del motore

  • Nome
    Bobinatrice verticale 2/Pali di 4/6 e 8 dello statore del motore
  • Velocità del cavo
    ≤3000r/min
  • Numero di trasferimento
    2-6pcs
  • Alimentazione elettrica
    380v/50/60Hz 7Kw
  • Peso
    1100kg
  • Dimensione
    (L) 1800X (W) 1200X2200mm
  • Testa d'avvolgimento
    1PCS
  • Max Stack Height
    ≤70mm
  • Vita della muffa
    >1.000.000 colpi
  • Grado automatico
    Interamente automatico
  • Luogo di origine
    La Cina
  • Marca
    SMT
  • Certificazione
    ISO9001/SGS/CE
  • Numero di modello
    SMT-LR150
  • Quantità di ordine minimo
    1 set
  • Prezzo
    Negotiable
  • Imballaggi particolari
    Cassa di legno adatta per il trasporto del mare.
  • Tempi di consegna
    37 - 45 giorni per 1set
  • Termini di pagamento
    T / T, L / C, Western Union
  • Capacità di alimentazione
    2pcs/37 - 81 giorno

Bobinatrice verticale 2/Pali di 4/6 e 8 dello statore del motore

Bobinatrice verticale automatica 2/bobina di bobine di Pali di 4/6 e 8 dello statore del motore





1. Sei fusi sono controllati dai servomotori.
2. le doppie teste di bobina e quattro stazioni avvolgono le bobine bifasi per volta, che possono avvolgere i singoli e cavi multipli.

3. Il vento verticale di serie della bobinatrice si arrotola direttamente ed attendente nelle tazze di trasferimento.
4. il mandrino, la muffa ad alta velocità che immergono, agganciante e tagliente il cavo, la piattaforma girevole e l'indice tutto della tazza di trasferimento sono controllati dai servomotori.
5. È particolarmente adatto ad inserimento della bobina dello statore con l'alti fattore del materiale di riempimento della scanalatura ed apertura della scanalatura.
6. Conserva il lavoro ed ha alta efficienza.



(1) dati tecnici principali




Modello
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200  LR150 QLR150A
Testa d'avvolgimento 1 1 1 1 1  1
Diametro di cavo (millimetri) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.3~1.2mm 0.3~12
Scarichi la velocità ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 2500 2500
Altezza di pila ≤80mm ≤120mm ≤150mm ≤230mm ≤120mm ≤150mm
Precisione di bobina + 0 + 0 + 0 + 0 + 0 + 0
Alimentazione elettrica 380v/50/60HZ 8Kw 8Kw 9Kw 8Kw 8Kw
Pressione d'aria ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Peso ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1600Kg ≈1800Kg
Dimensione
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×120×220 180×130×230



(2) funzione principale a macchina e caratteristica


Lavorazione con utensili di bobina: ogni macchina ha una lavorazione con utensili stabilita di bobina e tre forme verticali di bobina.
L'insieme di tutto di lavorazione con utensili può essere cambiato e prende circa 15min.
La piattaforma girevole è una struttura di due stazioni. Adotta il servo sistema per girare ed indicizzare la forma di trasferimento.
Permetta tre cavi che avvolgono simultaneamente.
Il mandrino è controllato dal servomotore. L'accuratezza di numero di giro della bobina è giro ±1.
La velocità di rotazione di lavoro può essere fissata. La macchina non ha vibrazione e rumore distinti.
Esente da danno dello smalto e fissi la rottura. Una volta che il filo di rame si esaurisce, la macchina si fermerà automaticamente.
Lo SpA può fissare il numero di giro, la velocità di bobina, l'altezza affondata lavorazione con utensili, la velocità e la direzione di bobina affondate lavorazione con utensili.
Il fuso di X Andy della puttana del cavo e della trinciatrice di cavo adotta il servo sistema. Può regolare la lunghezza del cavo e del filo di piombo del ponte.
La foggiatura affondata adotta il servo sistema. Il numero massimo di segmento di lavorazione con utensili affondato è 6.



(3) profilo di OEM/ODM



1. Una fabbricazione e una società per azioni della macchina di produzione del motore;

2. I prodotti si applicano ai motori asincroni, quali i motori della lavatrice, motore del condizionatore d'aria, motore della pompa, motore trifase, motore del ventilatore e motore del compressore, ecc.

massimo vantaggio 3.Taking degli ingegneri con esperienza, dei professionisti abili, delle attrezzature perfette, del controllo rigoroso di processo di fabbricazione e di ampia rete di servizio di copertura.

l'esportazione 4.We le nostre macchine ai paesi mondiali quali U.S.A., l'Italia, l'Australia, l'India, il Brasile, il Messico, Turchia, la Tailandia, il Vietnam, l'Iran, ecc. e le nostre macchine divide la grande reputazione fra i clienti per la suoi prestazione, prezzo ragionevole e buon durevoli e affidabili dopo servizio.

, ecc. e le nostre macchine dividono la grande reputazione fra i clienti per la suoi prestazione, prezzo ragionevole e buon durevoli e affidabili dopo servizio.





(4) linea di produzione profilo



Con buon servizio, il gruppo professionale e la qualità affidabile, Nide forniscono al cliente i generi differenti di motore a corrente alternata, Di motore di CC, di motore di BLDC che fabbricano il servizio consultivo tecnico e di servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, formazione del personale e completano il progetto chiavi in mano.



(5) circa la nostra fabbrica



L'attrezzatura astuta del motore di Suzhou che fabbrica il Co., srl è una delle imprese chiave alta tecnologie che si specializzano nella progettazione, nella produzione e nella vendita delle attrezzature di fabbricazione del motore in Cina. La società ora ha quasi 100 impiegati, compreso più di 30 ingegneri e tecnici, con l'area di costruzione circa 4500 metri quadri e cento insiemi delle attrezzature di produzione avanzate. Ora è qualificato per la progettazione e la linea di produzione completa fabbricante (parte dalla bobina di bobina alla formazione finale di uno statore) per i motori a corrente alternata Quali il motore dell'elettrodomestico, medium industriale e piccoli motori, motore della porta del motore della pompa, di rotolamento e motore ecc. dell'automobile nel 2012, SMT ha passato la certificazione di ISO9001: Sistema 2000 di gestione della qualità.
Bobinatrice verticale 2/Pali di 4/6 e 8 dello statore del motore 0
