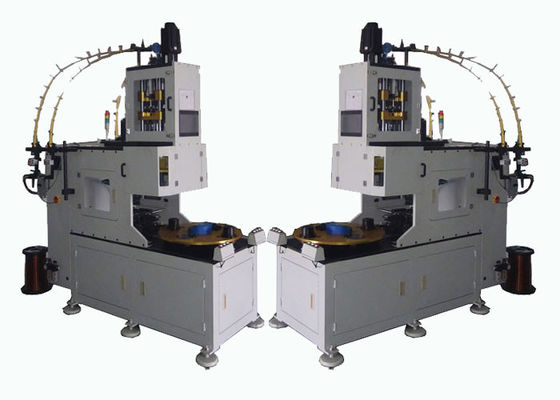

SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed

SMT - velocità del cavo dell'aletta di filatoio ≤3000r/min della bobinatrice 200mm dello statore LR100

  • Evidenziare

    Bobinatrice della bobina del motore elettrico

    ,

    bobinatrice del ventilatore da soffitto

    ,

    Aletta di filatoio della bobinatrice 200mm dello statore

  • Nome
    Bobinatrice della bobina di statore per il motore trifase
  • Velocità del cavo
    ≤3000r/min
  • Aletta di filatoio
    200mm
  • Numero di trasferimento
    2-6pcs
  • Alimentazione elettrica
    380v/50/60Hz 7Kw
  • Peso
    1100kg
  • Dimensione
    (L) 1800X (W) 1100X2200mm
  • Testa d'avvolgimento
    1PCS
  • Luogo di origine
    La Cina
  • Marca
    SMT
  • Certificazione
    ISO9001/SGS/CE
  • Numero di modello
    SMT-LR100
  • Quantità di ordine minimo
    1 set
  • Prezzo
    Negotiable
  • Imballaggi particolari
    Cassa di legno adatta per il trasporto del mare.
  • Tempi di consegna
    37 - 45 giorni
  • Termini di pagamento
    T / T, L / C, Western Union
  • Capacità di alimentazione
    2pcs/37 - 71 giorno

SMT - velocità del cavo dell'aletta di filatoio ≤3000r/min della bobinatrice 200mm dello statore LR100

SMT - velocità del cavo dell'aletta di filatoio ≤3000r/min della bobinatrice 200mm dello statore LR100





1. Sei fusi sono controllati dai servomotori
2. le doppie teste di bobina e quattro stazioni avvolgono le bobine bifasi per volta, che possono avvolgere i singoli e cavi multipli.

il vento di serie della bobinatrice 3.Vertical si arrotola direttamente ed attendente nelle tazze di trasferimento.
il fuso 4.Main, la muffa ad alta velocità che immergono, agganciante e tagliente il cavo, la piattaforma girevole e l'indice tutto della tazza di trasferimento sono controllati dai servomotori.
5. È particolarmente adatto ad inserimento della bobina dello statore con l'alti fattore del materiale di riempimento della scanalatura ed apertura della scanalatura.
6. Conserva il lavoro ed ha alta efficienza.



(1) dati tecnici principali



Velocità di bobina ≤3000r/min
Diametro di cavo adatto 0.2-1.2mm
Perimetro della bobina 650mm
Pali adatti del motore 2,4,6,8
Pali adatti del motore 2,4,6,8
Lunghezza della discesa d'antenna di Suitadle (massima) 200mm
Direzione di bobina Autoselezione
Conteggio della gamma 0-9999/Circle
Diametro della forcella della mosca 300mm
Tensione di funzionamento 3PH trifase 380V 50Hz
Potere 7kw
Pressione d'aria 0.6-1MPa
Peso circa 1100Kg
Dimensione (L×W×H) (L) 1800X (W) 1100X (H) 2200mm



(2) applicazione


Questa macchina è adatta a 2 pali, a 4 pali ed a bobina di bobine 6poles.

(3) funzione principale a macchina e caratteristica


Lavorazione con utensili di bobina: ogni macchina ha una lavorazione con utensili stabilita di bobina e tre forme verticali di bobina.
L'insieme di tutto di lavorazione con utensili può essere cambiato e prende circa 15min.
La piattaforma girevole è una struttura di due stazioni. Adotta il servo sistema per girare ed indicizzare la forma di trasferimento.
Permetta tre cavi che avvolgono simultaneamente.
Il mandrino è controllato dal servomotore. L'accuratezza di numero di giro della bobina è giro ±1.
La velocità di rotazione di lavoro può essere fissata. La macchina non ha vibrazione e rumore distinti.
Esente da danno dello smalto e fissi la rottura. Una volta che il filo di rame si esaurisce, la macchina si fermerà automaticamente.
Lo SpA può fissare il numero di giro, la velocità di bobina, l'altezza affondata lavorazione con utensili, la velocità e la direzione di bobina affondate lavorazione con utensili.
Il fuso di X Andy della puttana del cavo e della trinciatrice di cavo adotta il servo sistema. Può regolare la lunghezza del cavo e del filo di piombo del ponte.
La foggiatura affondata adotta il servo sistema. Il numero massimo di segmento di lavorazione con utensili affondato è 6.



(4) profilo di OEM/ODM


Trar massimo vantaggio dagli ingegneri con esperienza, i professionisti abili, perfezionano l'attrezzatura, controllo rigoroso di processo di fabbricazione e l'ampia rete di servizio di copertura, siamo dedicati per fornire ai nostri clienti la soluzione ottimizzata a fabbricazione del motore elettrico. Finora, eccetto la quota di mercato grande in Cina, esportiamo fuori le macchine verso i paesi mondiali quali U.S.A., l'Italia, l'Australia, l'India, il Brasile, il Messico, Turchia, la Tailandia, il Vietnam, l'Iran, ecc e le nostre macchine dividono la grande reputazione fra i clienti per la prestazione durevole e affidabile, il prezzo ragionevole ed il buon dopo-servizio.



(5) linea di produzione profilo



Con buon servizio, il gruppo professionale e la qualità affidabile, Nide forniscono al cliente i generi differenti di motore a corrente alternata, Di motore di CC, di motore di BLDC che fabbricano il servizio consultivo tecnico e di servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, formazione del personale e completano il progetto chiavi in mano.



(6) circa la nostra fabbrica

Situato a Suzhou, una bella città dell'industria, cuore di commercio nel delta del fiume Chang Jiang, Smart è specializzata nella R & S, nella fabbricazione e nelle vendite del macchinario del motore asincrono. Le nostre macchine prodotte nella fabbrica di Suzhou pricipalmente si applicano ai motori asincroni quali il motore della lavatrice, motore del condizionatore d'aria, motore della pompa, motore della bobina, motore trifase, motore del ventilatore e motore del compressore, ecc.
