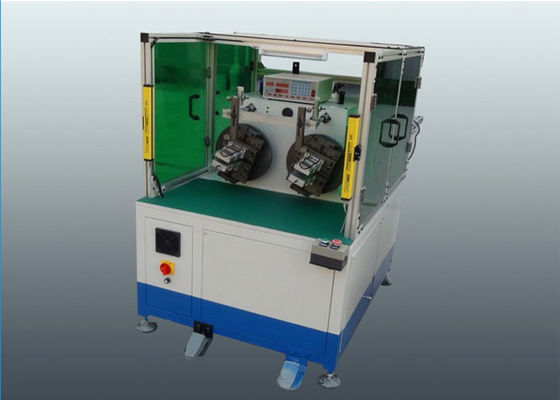

Bobinatrice automatica SMT-WR100 della bobina di statore del motore dell'automobile elettrica

Bobinatrice automatica SMT-WR100 della bobina di statore del motore dell'automobile elettrica

Electric Car Motor Automatic Stator Coil Winding Machine SMT-WR100

Dettagli:

Luogo di origine: La Cina
Marca: SMT
Certificazione: ISO9001 / SGS
Numero di modello: SMT-WR100

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Contenitore di compensato, o come dicono noi il vostro requisito circa il pacchetto.
Tempi di consegna: 3-9 settimane
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 1pcs/3-8 settimane
Contattaci
Descrizione di prodotto dettagliata
nome: Bobinatrice automatica della bobina di statore del motore dell'automobile elettrica Aletta di filatoio: 200mm
Numero di trasferimento: 2-8pcs Alimentazione: 220V/50/60Hz 1.5Kw
Dimensione: (L) 1050* (W) 1800* (H) 1500mm Testa d'avvolgimento: 2-6pcs
Pressione dell'aria: 0.6-0.7Mpa Diametro del filo: 0.15-0.9mm

Bobinatrice automatica SMT-WR100 della bobina di statore del motore dell'automobile elettrica





La bobina che inserisce il processo è generalmente l'elemento più che richiede tempo nella fabbricazione di statore per un motore elettrico. È ugualmente importante che le bobine sono protette bene durante il processo di inserzione della bobina. per offrire ai nostri clienti le soluzioni perfette, costruzioni del pozzo di Nide le sue macchine, anche la lavorazione con utensili, che è fabbricata ad un livello estremamente alto e ad un pozzo lucidati e trattati per fornire risultati perfetti.



(1) le informazioni della macchina principale



Modello WR100
Diametro di cavo 0.15-0.8mm
Velocità girante 800r/min
Testa d'avvolgimento 2pcs
Diametro dell'oscillazione 250mm
Distanza massima di bobina 160mm
Pressione d'aria 0.4-0.7Mpa
Alimentazione elettrica 220V/50/60Hz 1.5Kw
MOQ 1pcs
Dimensione (L) 1050* (W) 1800* (H) 1500mm



(2) i punti di operazione di questa macchina


Efficienza di produzione di questa macchina
Intorno alle ore 1000pcs/8, è soltanto un'idea generale, dipende dal numero di scanalature dell'armatura e dal numero di giro.
Carichi manualmente l'armatura sulla navetta, pulsante di avvio della stampa, la navetta consegnerà l'armatura alla posizione di bobina ed il taglio automatico di bobina, di indirizzamento e del cavo, dopo il completamento, la navetta eliminerà l'armatura finita dalla posizione di bobina, operatore scarica l'armatura finita, un ciclo è completato.

(3) funzione principale a macchina e caratteristica


Lavorazione con utensili di bobina: ogni macchina ha una lavorazione con utensili stabilita di bobina e tre forme verticali di bobina.
L'insieme di tutto di lavorazione con utensili può essere cambiato e prende circa 15min.
La piattaforma girevole è una struttura di due stazioni. Adotta il servo sistema per girare ed indicizzare la forma di trasferimento.
Permetta tre cavi che avvolgono simultaneamente.
Il mandrino è controllato dal servomotore. L'accuratezza di numero di giro della bobina è giro ±1.
La velocità di rotazione di lavoro può essere fissata. La macchina non ha vibrazione e rumore distinti.
Esente da danno dello smalto e fissi la rottura. Una volta che il filo di rame si esaurisce, la macchina si fermerà automaticamente.
Lo SpA può fissare il numero di giro, la velocità di bobina, l'altezza affondata lavorazione con utensili, la velocità e la direzione di bobina affondate lavorazione con utensili.
Il fuso di X Andy della puttana del cavo e della trinciatrice di cavo adotta il servo sistema. Può regolare la lunghezza del cavo e del filo di piombo del ponte.
La foggiatura affondata adotta il servo sistema. Il numero massimo di segmento di lavorazione con utensili affondato è 6.



(4) profilo di OEM/ODM


Trar massimo vantaggio dagli ingegneri con esperienza, i professionisti abili, perfezionano l'attrezzatura, controllo rigoroso di processo di fabbricazione e l'ampia rete di servizio di copertura, siamo dedicati per fornire ai nostri clienti la soluzione ottimizzata a fabbricazione del motore elettrico. Finora, eccetto la quota di mercato grande in Cina, esportiamo fuori le macchine verso i paesi mondiali quali U.S.A., l'Italia, l'Australia, l'India, il Brasile, il Messico, Turchia, la Tailandia, il Vietnam, l'Iran, ecc e le nostre macchine dividono la grande reputazione fra i clienti per la prestazione durevole e affidabile, il prezzo ragionevole ed il buon dopo-servizio.



(5) linea di produzione profilo



Con buon servizio, il gruppo professionale e la qualità affidabile, Nide forniscono al cliente i generi differenti di motore a corrente alternata, Di motore di CC, di motore di BLDC che fabbricano il servizio consultivo tecnico e di servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, formazione del personale e completano il progetto chiavi in mano.



I prodotti pricipalmente si applicano in nuovo motore dell'automobile di energia, servomotore, generatore, motore trifase, motore della pompa, motore del compressore, motore dell'elettrodomestico ed altri motori asincroni. Come leader mondiale, presentiamo gli ovvi vantaggi nell'assemblea del centro del rotore e dello statore, nell'isolamento della scanalatura, nella bobina automatica, nell'inserimento automatico, nella fusione automatica, nell'impregnazione automatica della resina e nell'altra tecnologia di produzione del motore per le dimensioni e la forma differenti della scanalatura dello statore.
