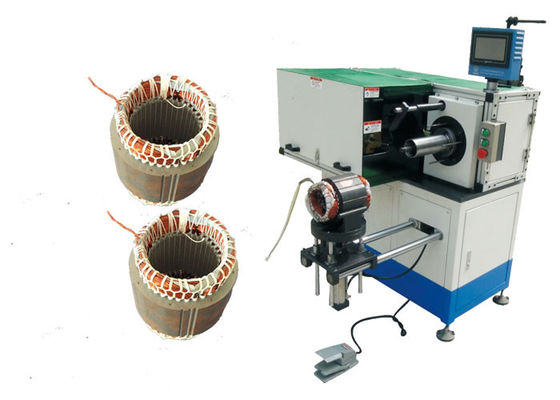

La macchina di allacciatura di avvolgimento dello statore orizzontale adotta il PLC industriale, l'interfaccia uomo-computer e il design orizzontale della struttura del telaio, la macchina del servosistema controlla con precisione l'azione di allacciatura. Diversi metodi di allacciatura come allacciatura slot-by-slot, allacciatura a intervalli e allacciatura fantasia sono programmabili. Questa macchina per l'allacciamento degli avvolgimenti dello statore orizzontale è adatta al grande statore con avvolgimenti a carica elevata. L'attrezzo è mobile e conveniente per la lao e lo scarico veloce dello statore, quindi per ridurre efficacemente la forza di lavoro.
(1) Informazioni tecniche principali
| Modello | DW300 |
| Altezza del camino | 100 - 260 mm |
| Statore ID | 110-210mm |
| Statore OD | ≤ 301mm |
| Altezza di sporgenza | ≤50mm |
| Modalità Laccing | Alloggiamento per slot / intervallo / Allacciamento fantasia |
| Velocità di allacciatura | 8-48 slot |
| Alimentazione elettrica | 380v / 50 / 60Hz 0.75kw |
| Peso della macchina | Circa 450 kg |
| Dimensione della macchina (LxWxH) | 1160x 1200x1500mm |
(2) Vantaggio
Questa macchina adotta un sistema servo guidato, un controllo CNC e un programma HIM.
L'indicizzazione è guidata dal sistema servo. È possibile impostare una modalità di allacciatura diversa, ad esempio l'allacciatura delle fessure, l'allacciatura a intervalli e l'allacciatura elegante.
Il mandrino principale adotta il sistema di servocomando. La velocità di rotazione può essere impostata.
Due aghi guidati dal servo sistema di pizzo superiore e inferiore bobina contemporaneamente.
La macchina può alimentare automaticamente la filettatura e tagliare il filo. Non è necessario annodarsi.
Il cambio degli utensili è rapido e conveniente. L'intervallo di lunghezza dello stack dello statore è 50-130 mm.
La tensione dell'allacciatura può essere impostata,
Capacità di produzione ≤1s / slot.
Non dovrebbe esserci filo di rame spezzato e filo smaltato rotto.
Tasso di qualifica primario ≥98,5%, dopo la rilavorazione, il tasso ≥99,5%
la sua macchina adotta il sistema di protezione del reticolo di sicurezza. L'operatore deve stare in piedi durante il funzionamento.
La macchina adotta due mani contemporaneamente per avviare il pulsante per garantire la sicurezza.
(3) Caratteristica principale della macchina
1. Adattando il PLC industriale, l'interfaccia uomo-computer e la struttura orizzontale della struttura del telaio, la macchina del servosistema controlla accuratamente l'azione di allacciatura.
2. Diversi metodi di allacciatura come l'allacciatura slot-by-slot, l'allacciatura a intervalli e l'allacciatura a fantasia sono programmabili.
3. Questa macchina è adatta per il grande statore con avvolgimento troppo alto.
4. L'attrezzatura è mobile e conveniente per il carico e lo scarico veloce dello statore, quindi per ridurre efficacemente la forza di lavoro.
(4) OEM / ODM
L'azienda produce principalmente macchine e attrezzature. I nostri prodotti includono principalmente avvolgitore automatico, macchina di allacciatura, macchina di inserimento, formatrice, formatrice ecc. Adottiamo tecnologia e processi avanzati oltreoceano e volontà aziendale per migliorare la capacità di produzione elettromeccanica completamente automatizzata, con la qualità più stabile e il servizio clienti per ottenere la più grande fiducia.
Siamo in un concetto di servizio sicuro, professionale ed efficiente di "saggezza e umanità verso la direzione dello sviluppo, della tecnologia e del mondo contemporaneamente al progresso", per soddisfare le diverse esigenze dei clienti per creare una brillante carriera.
(5) Profilo linea di produzione
Con un buon servizio, un team professionale e una qualità affidabile, SMT fornisce al cliente diversi tipi di motore CA, motore CC, servizio di consulenza tecnica di produzione motore BLDC e servizio di progettazione chiavi in mano, compresa la valutazione del costo del motore, know-how di produzione, formazione del personale, e completa il progetto chiavi in mano.
(6) Informazioni su Suzhou Smart motor Equipment Manufacturing Co., Ltd
Suzhou Smart Motor Equipment Manufacturing Co., Ltd è una delle imprese chiave high-tech che si specializzano nella progettazione, produzione e vendita di attrezzature per la produzione di motori in Cina. L'azienda ha ora circa 150 dipendenti, tra cui oltre 30 ingegneri e tecnici, con un'area di costruzione di circa 20.000 metri quadrati e un centinaio di set di attrezzature avanzate di produzione e test.
