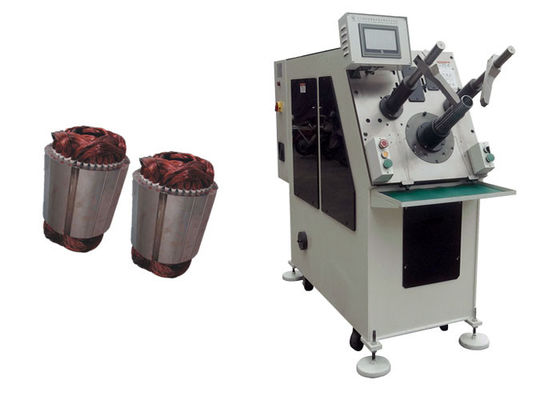

Piccola bobina dello statore del motore che inserisce la bobina automatica della macchina che inserisce macchina

Piccola bobina dello statore del motore che inserisce la bobina automatica della macchina che inserisce macchina

  • Piccola bobina dello statore del motore che inserisce la bobina automatica della macchina che inserisce macchina
  • Piccola bobina dello statore del motore che inserisce la bobina automatica della macchina che inserisce macchina
Piccola bobina dello statore del motore che inserisce la bobina automatica della macchina che inserisce macchina
Dettagli:
Luogo di origine: La Cina
Marca: SMT
Certificazione: ISO / SGS Audit
Numero di modello: SMT-k90
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Contenitore di compensato con il sacchetto di plastica
Tempi di consegna: 7 - 10 settimane
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 1pcs/7 - 10 settimane
Contatto
Descrizione di prodotto dettagliata
Nome: Bobina automatica del piccolo motore che inserisce macchina per lo statore/bobina che inserisce macc Modello: K90
Identificazione dello statore.: 20-100mm Statore O.D.: ≤160mm
Viaggio di foggiatura: 3-10mm Alimentazione elettrica: ≤70mm
Circostanza: Nuovo Garanzia: 12 mesi
Evidenziare:

Macchina di inserzione della bobina

,

Cuneo che inserisce macchina

,

Bobina automatica del motore che inserisce macchina

Bobina automatica del motore che inserisce macchina per lo statore/bobina che inserisce macchina SMT - K90





La bobina ed il cuneo dell'inserzione della macchina simultaneamente, inserzione della bobina è controllata tramite il servo sistema motorio e l'inserzione del cuneo dal motore variabile di frequenza.
È controllato da HMI e la macchina può diagnosticare automaticamente la ripartizione.
Questa macchina è adatta a materiale del rotolo del cuneo del film di poliestere con spessore fisso e la larghezza fissa (larghezza e la dimensione di spessore è fornita dal cliente)
L'alimentazione del cuneo è fatta attraverso il motore facente un passo, lunghezza d'alimentazione, tagliando, formarsi, inserente il numero di scanalatura potrebbe essere messa.
Sia il cavo di alluminio che del filo di rame è applicabile.
Capacità di produzione ≤25s/set (escluda le theman-ore per lavoro ausiliario)
Tasso primario di qualificazione per wire≥98.5% di rame, dopo la ripresa, il tasso ≥99.5%



Macchina automatica di inserzione di bobina di bobina dello statore del motore asincrono

Dettaglio rapido:

1.Automatically inseriscono la bobina nella scanalatura dello statore.
la macchina 2.This è utilizzata per lo statore del motore asincrono.
3.The avvolgere/bobina e cuneo/copertura superiore è inserito simultaneamente.
4. Operazione semplice, velocità a basso rumore e veloce ed alta automaticità.
5. Controllo del touch screen e dello SpA.

Descrizione:

Questa macchina è adatta ad inserire la bobina ed il cuneo nello statore dal servo sistema; Questo tipo di bobina dello statore che inserisce la macchina può inserire la bobina e cuneo o bobina e cuneo nel metà di della scanalatura nello statore per volta; l'alimentazione del cuneo è di essere motore facente un passo fatto del BT e l'inserimento del cuneo e della bobina è dal servo sistema; il parametro differente ha potuto essere fissato nell'interfaccia uomo/macchina; la velocità ed il modo di alimentazione è acquirable secondo il tasso differente del materiale da otturazione della scanalatura ed il genere differente di cavo; la produzione differente dello statore di dimensione può essere raggiunta cambiando la lavorazione con utensili; applichi particolarmente ai micro motori asincroni quale il motore del motore del condizionatore d'aria, del motore della lavatrice, del motore di compressione, del motore del ventilatore, del generatore e della pompa.

Dati di Techanical

Statore massimo O.D 160mm
Identificazione dello statore 20~100mm
Lunghezza massima della pila dello statore 120mm
Gamma di numero di scanalatura 8~48 scanalature
Tasso d'entrata d'avvolgimento massimo 80%
Cavo appropriato Cavo di alluminio/del filo di rame
Alimentazione 380V/50Hz
Fonte di aria 0.5-0.8MPa
Produttività della macchina 400pcs/8 ore
Dimensione della macchina × del × 650mm di 1800mm 1700 millimetri
Peso circa 1000Kg

Applicazione:

Questa macchina può inserire simultaneamente la bobina/bobina ed il cuneo/copertura superiore nella scanalatura dello statore. Questa macchina è utilizzata per lo statore del motore asincrono che rispondono alla specificazione nella tavola sotto.

Vantaggi competitivi:

L'operazione semplice, la velocità veloce e l'alta automazione, il cuneo e la bobina è inserita simultaneamente. Risparmio costo la manodopera. Controllo del touch screen e dello SpA.


Funzione principale e caratteristica della macchina
l. Le inserzioni della macchina si arrotolano simultaneamente ed incuneano, l'inserzione della bobina è controllata tramite il servo sistema motorio e l'inserzione del cuneo dal motore variabile di frequenza.
2. È controllato da HMI e la macchina può diagnosticare automaticamente la ripartizione.
3. Questa macchina è adatta a materiale del rotolo del cuneo del film di poliestere con spessore fisso e la larghezza fissa (larghezza e la dimensione di spessore è fornita dal cliente)
4. L'alimentazione del cuneo è fatta attraverso il motore facente un passo. la lunghezza d'alimentazione, tagliando, formarsi, inserente il numero di scanalatura ha potuto essere fissata.
5. Sia il cavo di alluminio che del filo di rame è appliable.
6. Capacità di produzione ≤25s/set (escludere le ore lavorative per lavoro ausiliario)
Componenti principali
SpA: Mitsubishi
Servomotore: Mitsubishi
Motore di alimentazione del cuneo: Sihai
Schermo attivabile al tatto: Tongtai
Cilindro: SMC
Sensore: Autonics
Commutatore e bottone: Schneider
Altre parti elettriche: Delixi/Schneider

Statore automatico del motore asincrono che avvolge inserendo macchina
