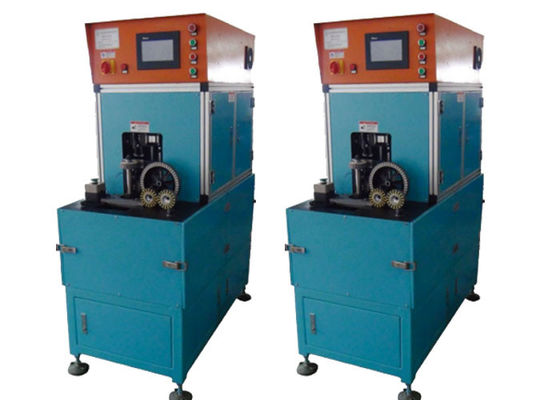

CNC Precision Wedge Cutting Machine Auto Coil Winding Machine SMT- LG300

Bobinatrice automatica SMT- LG300 della bobina della tagliatrice del cuneo di precisione di CNC

  • Evidenziare

    macchina avvolgimento bobina motore

    ,

    sopportare pressa di stampaggio

  • nome
    Bobinatrice automatica SMT- LG300 della bobina della bobinatrice automatica di precisione di CNC
  • colore
    Blu/bianco
  • Diametro dello statore
    150-300mm
  • Numero di bobina
    1-9 pezzi
  • Dimensione a macchina (LxWxH)
    1300x800x1500mm
  • Peso a macchina
    Circa 430kg
  • Luogo di origine
    La Cina
  • Marca
    SMT
  • Certificazione
    ISO9001 / SGS Factory Inspection
  • Numero di modello
    SMT- LG300
  • Quantità di ordine minimo
    1pcs
  • Prezzo
    Negotiable
  • Imballaggi particolari
    Il contenitore di compensato con la sigillatura dei sacchetti di plastica o prego ci dice.
  • Tempi di consegna
    23 - 55 giorni
  • Termini di pagamento
    T / T, L / C
  • Capacità di alimentazione
    1pcs/26 - 57 giorni

Bobinatrice automatica SMT- LG300 della bobina della tagliatrice del cuneo di precisione di CNC

Bobinatrice automatica della bobina della bobina automatica di precisione di CNC SMT- LG300

(1) Data tecnica principale

Articolo Dati
Modello LG300
Diametro del filo adatto 0.2-0.7mm
Diametro dello statore 150-300mm
Numero di avvolgimento 1-9 pezzi
Altezza dello statore 15-35mm
Alimentazione elettrica 220V / 50 / 60Hz, 1.5kw
Peso della macchina Circa 430 kg
Dimensione della macchina (LxWxH) 1300x 800 x 1500mm

(2) Applicazione

Questa avvolgitubo è progettata per la bici elettrica. Fa l'avvolgimento sotto il controllo del servomotore. L'HMI è in grado di diagnosticare l'errore, contare e salvare l'uscita, ecc. Inoltre, l'avvolgitubo può essere configurato per l'alimentazione automatica del filo, l'avvolgimento del filo multi-diametro, l'indicizzazione automatica, lo slot-skipping automatico, la velocità di avvolgimento ecc. È facile funzionamento e alta efficienza.


(3) Funzione e caratteristiche principali della macchina


Utensili per l'avvolgimento: ogni macchina ha una serie di avvolgimenti e tre forme di avvolgimento verticali.
L'intero set di strumenti può essere modificato e richiede circa 15 minuti.
Il giradischi è una struttura a due stazioni. Adotta il servosistema per ruotare e indicizzare il modulo di trasferimento.
Consenti tre fili di avvolgimento contemporaneamente.
Il mandrino principale è controllato dal servomotore. L'accuratezza del numero di giri della bobina è di ± 1 giro.
La velocità di rotazione di lavoro può essere impostata. La macchina non ha vibrazioni e rumori distinti.
Privo di danni allo smalto e rottura del filo. Una volta esaurito il filo di rame, la macchina si fermerà automaticamente.
Il PLC può impostare il numero di svolta, la velocità di avvolgimento, l'altezza affondante degli utensili, la velocità di affondamento degli utensili e la direzione di avvolgimento.
X andY mandrino di filo hooker e filo cutter adotta il servo sistema. Può regolare la lunghezza del filo del ponte e del cavo.
L'attrezzatura affondata adotta il sistema di servo. Il numero massimo di segmenti di utensili affondati è 6.

(4) Profilo OEM / ODM


Sfruttando appieno ingegneri esperti, abili professionisti, attrezzature perfette, controllo rigoroso del processo di produzione e ampia rete di servizi di copertura, ci impegniamo a fornire ai nostri clienti la soluzione ottimizzata per la produzione di motori elettrici. Finora, tranne la grande quota di mercato in Cina, esportiamo macchine verso i paesi di tutto il mondo come USA, Italia, Australia, India, Brasile, Messico, Turchia, Tailandia, Vietnam, Iran, ecc. E le nostre macchine condividono la grande reputazione tra i clienti per prestazioni durature e affidabili, prezzi ragionevoli e un buon servizio post-vendita.

(5) Profilo linea di produzione

Con un buon servizio, un team professionale e una qualità affidabile, Nide fornisce al cliente diversi tipi di motore CA, motore CC, servizio di consulenza tecnica di produzione motore BLDC e servizio di progettazione chiavi in ​​mano, compresa la valutazione dei costi del motore, know-how di produzione, formazione del personale, e completa il progetto chiavi in ​​mano.

(6) Circa la nostra fabbrica

Situata a Suzhou, una bella città dell'industria, cuore commerciale nel delta del fiume Yangtze, Smart è specializzata nella ricerca e sviluppo, produzione e vendita di macchine a induzione. Le nostre macchine prodotte nello stabilimento di Suzhou sono principalmente applicate ai motori a induzione come motore lavatrice, motore del condizionatore d'aria, motore della pompa, motore della bobina, motore trifase, motore del ventilatore e motore del compressore, ecc.
