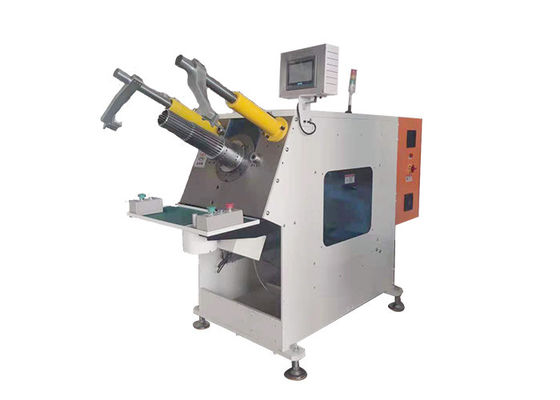

Bobina del motore di ventola di raffreddamento che inserisce inserimento di foggiatura rapido di bobina del cambiamento della macchina
La bobina che inserisce la macchina SMT-QX16 è caratterizzata da lavorazione con utensili rapida, con la struttura più semplice migliorata.
(1) parametri tecnici della bobina che inseriscono macchina
Bobina del motore di ventola di raffreddamento che inserisce inserimento di foggiatura rapido di bobina del cambiamento della macchina | |
Modello |
SMT-QX16 |
Identificazione dello statore |
Φ20~Φ100mm |
Statore O.D |
≤Φ160mm |
Altezza di pila |
≤120mm |
Viaggio di foggiatura |
≤70mm |
Cavo compatibile |
Cu/AL |
Gamma di numero di scanalatura |
scanalatura 24~48 |
Alimentazione elettrica |
380V/50/60Hz 6.5Kw |
Peso |
≈1150Kg |
Dimensione |
(L) 2380× (W) 1280× (H) 1700mm |
(2) caratteristiche principali della bobina che inseriscono macchina
A. Wedge e bobina è tutto inserito automaticamente nello statore;
Servomotore di B. Adopting per spingere bobina; con la funzione di pre-spinta della bobina;
La carta di C. Cutting nel deposito del cuneo è guidata dal servomotore; la sensibilità è regolabile;
Servomotore di D. Adopting alla scanalatura d'alimentazione della carta dalla scanalatura, scanalatura di intervallo o saltare scanalatura; la lunghezza della carta del cuneo è regolabile;
E. Tooling e la parte della taglierina del cuneo sono destinati per essere modulari, possono essere cambiati insieme una volta;
Il regolatore dello SpA del F. può individuare la posizione dell'errore, con la funzione della diagnosi dei guasti;
G. Equipped con il dispositivo d'alimentazione della carta ed incontrare la consistenza della lunghezza della carta;
H. La velocità di spinta della bobina è regolabile secondo la dimensione differente del cavo;
I. Operator lavora nella posizione stante;
J. Pressing il bottone per avviare la macchina da entrambe le mani;
Tempo di K. Changeover: ≤10mins;
(3) assegnazione principale della bobina che inserisce macchina (norma)
Regolatore dello SpA: INOVANCE (Cina);
Servo sistema motorio: INOVANCE (Cina);
Elemento del sensore: OMRON (Giappone), AUTONICS (Corea);
Altri elementi elettrici: SCHNEIDER (Francia), IDEC (Giappone), Delixi (Cina);
Vite della palla: HIWIN (Taiwan)
Cuscinetto: NSK (Giappone), SKF (Svezia);
Elemento pneumatico: AirTAC (Taiwan);
Pressione di fonte di aria: 0.5~1MPa;
Potere: 3 chilowatt; (secondo la configurazione reale)
Alimentazione: 380V/50Hz trifase;
Peso: ≈1000Kg;
Dimensione per il rif. (millimetro): (L) 1800× (W) 1000× (H) 1600;
(4) servizi
Mettiamo a fuoco sullo sviluppare e sulla produzione delle macchine per produzione differente dei motori asincroni, quali la bobinatrice, la bobina che inseriscono la macchina, ecc.
La progettazione e fabbricare sono standard eccetto il cliente ha richiesta speciale. Per esempio, la progettazione di forma, l'assegnazione ed il colore, ecc. possono essere specilized. Inoltre, possiamo contribuire a sistemare la disposizione delle macchine nel sito di cliente se necessario.
I nostri ingegneri forniranno ai clienti supporto tecnico professionale. Durante un periodo della garanzia di anno, alcuni supporto e parti devono essere sostituiti saranno gratis.
Il dopo-servizio d'oltremare è inoltre disponibile. Se il cliente ha bisogno del nostro aiuto, i nostri ingegneri post-vendita saranno al sito del cliente nei limiti del tempo di scarsità.
Siamo simultaneamente in un concetto sicuro, professionale ed efficiente di servizio «della saggezza ed umanità verso la direzione dello sviluppo, nella tecnologia e nel mondo con il progresso», di soddisfare le esigenze differenti dei clienti creare una carriera brillante.
(5) linea di produzione proposta
Con buon servizio, il gruppo professionale e la qualità affidabile, SMT forniscono al cliente i generi differenti di attrezzature per varia produzione dei motori. Può essere una macchina stabilita o l'intera linea di prodcution dal processo d'avvolgimento al processo di formazione finale. Così particolarmente per il cliente che vuole l'intera linea di produzione, possiamo fornire il servizio consultivo tecnico fabbricante ed il servizio proiettante chiavi in mano, compreso la valutazione del costo del motore, il knowhow fabbricante, la formazione del personale, anche il progetto chiavi in mano completo.
(6) i dettagli mostrano
